L'édito de Vincent BedouinEstación Remota de Telegestión SOFREL S4W
Telegestión 4.0 para redes de agua conectadas y ciberseguras
Fruto de 5 años de desarrollo, SOFREL S4W está diseñada para satisfacer las nuevas necesidades de los operadores de redes de agua. Más allá del producto industrial compacto, conectado y robusto, se ofrece una solución completa para la gestión de la red de telegestión.
Su simplicidad de implementación y uso mediante software gráfico y fácil de usar, facilita la vida de los usuarios. La perennidad de las soluciones SOFREL permitirá que esta nueva estación remota de telegestión se implemente sin impacto en las redes de telegestión SOFREL existentes.
SOFREL S4W y su ecosistema llevan la telegestión a una nueva era, telegestión 4.0
Cajas compactas con diseño industrial
Las estaciones remotas SOFREL S4W se diferencian a primera vista por su caja industrial compacta. Las S4W están totalmente conectadas e incorporan un módem 2G/3G/4G y un puerto Ethernet para las comunicaciones. Según convenga, pueden añadir hasta 3 módulos de comunicación (RS485(i), RS232, DL, EDF, Radio sin licencia 869 Mhz) en la carcasa.
Disponen de 8 o 16 Entradas Digitales (DI), 2 o 4 Entradas Analógicas (AI) y 2 o 4 Salidas Digitales (DO), y pueden incorporar hasta 10 módulos de extensión de Entradas/Salidas. Esta modularidad hace posible que se adapte a cualquier tipo de instalación y al control de cualquier cantidad de datos.
Las cajas compactas y robustas S4W tienen todas las misma arquitectura hardware. Integran un módem 2G/3G/4G y un puerto Ethernet. Es posible añadir en la parte frontal módulos de comunicación complementarios (radio, RS485, RS232…) y módulos de extensión de I/O para extender el número de entradas / salidas.
La diferencia se distingue esencialmente por el número de I/O que integran en la caja:
- SOFREL S4W Small: 8DI, 2AI, 2DO
- SOFREL S4W Medium: 12DI, 2AI, 4DO + 2 módulos de extension I/O posibles
- SOFREL S4W Large: 16DI, 4AI, 4DO + 10 módulos de extension I/O posibles
- SOFREL S4W Dual: 8DI
Descargar la documentación de la estación remota SOFREL S4W

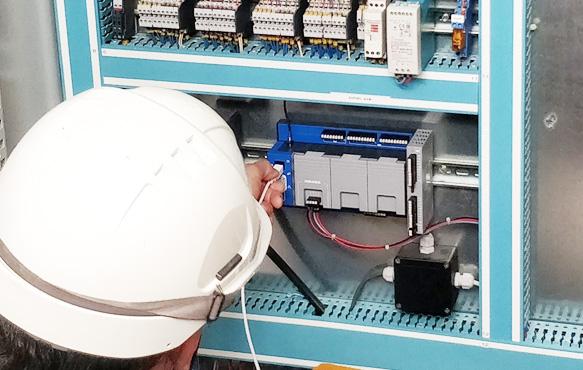

Instalación y puesta en marcha simplificadas
La ergonomía de la estación remota S4W se aprecia claramente desde el momento en que se instala en un armario eléctrico:
- Dimensiones reducidas,
- cableado fácil gracias a la señalización intuitiva y a los
- bornes extraíbles con resorte.
- El montaje en raíl DIN con toma de tierra automática también simplifica la instalación de S4W.
- La alimentación de los captadores de corriente 4-20mA se realiza directamente a través de las Entradas Analógicas (AI) de S4W.
- La configuración de las E/S se efectúa con el software (sin necesidad de colocar grapas en las tarjetas).
La herramienta S4W-Tools facilita una configuración muy sencilla e intuitiva. La interfaz gráfica del producto y sus módulos también resultan muy prácticos. Los diferentes asistentes de software (autocontrol de parámetros, visualización dinámica de errores, etc.) guían al usuario paso a paso. Las configuraciones pueden importarse o exportarse con un archivo Excel compatible.
S4W, especialmente diseñada para el mercado del agua, incorpora numerosas funciones específicas que eliminan la necesidad de recurrir a complejas programaciones o configuraciones. Ofrece funciones dedicadas a la «Telegestión de agua» como: balances de funcionamiento, automatismo estaciones de rebombeo de aguas residuales, calendarios, informe de alarmas, comunicaciones entre estaciones, fechado de los datos en la fuente, tarjetas de identificación, etc.
Explotación flexible
Para facilitar la explotación de los datos gestionados por S4W localmente o a distancia, los operadores cuentan con dos interfaces de consulta gráfica.
S4-Display es un sistema de visualización táctil en color integrable en el frontal del armario eléctrico. Permite visualizar sinópticos, datos y curvas sobre el terreno. S4-Display no requiere configuración alguna. Es un sistema 100 % «plug and play», los datos controlados comienzan a visualizarse nada más instalar S4-Display en el armario.
S4-View un software con entorno Windows para consultar los datos gestionados por S4W.También permite hacer un diagnóstico remoto de los equipos (pruebas de material, informes y monitorización de funcionamiento).
Un automatismo que se adapta a las aplicaciones específicas
Además de las funciones dedicadas al la gestión y control de la red agua, S4W también cuenta con un taller de automatismos muy completo. Dicho módulo utiliza lenguajes de programación estándar (ST, Ladder, Bloques de funciones, Grafcet) y cuenta con una amplia librería de funciones de sistema y específicas al mercado del agua, así como con una amplia gama de herramientas de ajuste.
Configuración gráfica de la estación de rebombeo de saneamiento
La configuración se realiza fácilmente desde una representación gráfica de la estación de rebombeo. La automatización del bombeo (2 y 3 bombas) está totalmente gestionada por S4W (orden de bombeo, secuenciación de las bombas, función anti-anillo de grasa y anti- depósito). La estación remota supervisa la eficiencia del bombeo, registrando los tiempos de funcionamiento y los caudales medios de cada bomba. Gracias a sus cálculos, S4W puede detectar bombas atascadas o desgastadas. E informa al operador de cualquier desbordamiento.

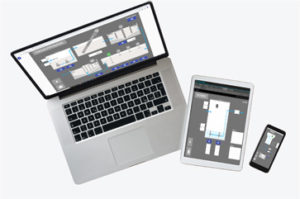

Un servidor web HTML5 embarcado
El servidor web Plug & Play (HTML5 y compatible) permite a los usuarios acceder de forma segura a sus datos S4W desde cualquier terminal (smartphone, tableta o PC).
Pueden monitorear y reconocer alarmas y configurar consignas de forma remota utilizando el navegador web.

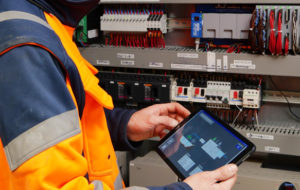

Los sinópticos animados se pueden definir en cada S4W con la posibilidad de navegar entre pantallas. El servidor web da acceso a curvas de información dinámicas y con zoom para facilitar la visualización de datos.
Seguridad en las comunicaciones
Inscritas en el ADN de LACROIX Sofrel, la eficacia y la seguridad en las comunicaciones son puntos fuertes de S4W.
Equipada de una tarjeta SIM multi-operador, el equipo ofrece pruebas continuas para elegir el mejor operador (nivel de señal, latencia de red, % de éxito de transmisión,…).
En caso de pérdida de ADSL, S4W puede cambiar automáticamente las comunicaciones a través de la interfaz 3G/4G para garantizar la continuidad de la transmisión de la información.
Video de presentación estación remota de telegestión SOFREL S4W
Un ecosistema conectado y protegido para una telegestión 4.0
-
Del producto al ecosistema…
Más allá de la estación remota, la solución de telegestión remota S4W se acompaña de todo un ecosistema diseñado para proteger y facilitar la administración de redes de telegestión.
-
Ciberseguridad integrada
Con SOFREL S4W, LACROIX Sofrel responde a las exigencias de las redes de agua permanentemente conectadas.
